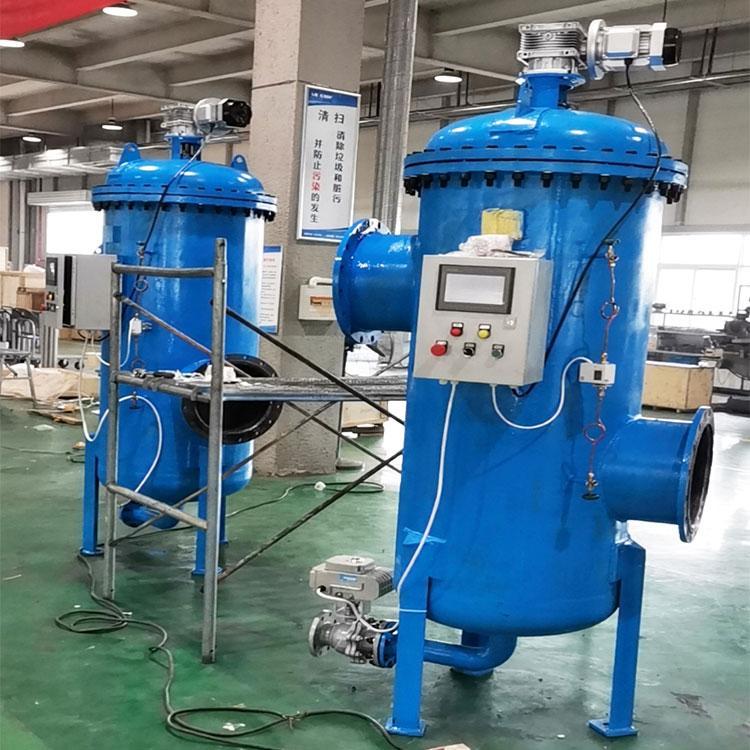

管道式自清洗过滤器工作原理：

含杂质的水由入口进入过滤器，先流经粗滤网①进行粗过滤，然后进入细滤网②内腔进行细过滤，过滤后的净水由出口流出。过滤出来的杂质吸附在细滤网上，并因此形成了滤网内外表面的压差。当压差达到设定值时（比如0.5 Bar时），压力传感器传送信号给控制器，控制器打开排污阀④从排污口排出，结果使得水力马达腔和杂质收集器③和⑤室的压力下降，从而产生了类似于真空清洗原理的负压抽吸，滤网表面 的杂质随着反冲洗水通过集污器和水力马达⑦排到污水腔⑥，经过排污孔排出。排水使水力马达和杂物收集器旋转，以使整个滤网得以冲洗。大尺寸的过滤器还带有驱动缸⑧以控制杂质收集器的纵向移动，并防止其移动过快，使整个滤网能被喷嘴冲洗。整个反冲洗过程自动控制，只需数秒，在自清洗过程中不会造成主水流的中断。

管道式自清洗过滤器技术参数：

1、单台流量：50-1800立方米 更大流量可多机并联

2、小工作压力：0.2MPa

3、大工作压力：1.6 MPa、2.5 MPa

4、高工作温度：80度，过滤精度10-3000微米

5、控制方式：压差，时间及手动

6、清洗时间：10-60秒

7、清洗机构转速14-20rpm

8、清洗压损：0.1-0.6 bar

9、控制电压：交流200V

10、额定电压：三相200V、380V、50HZ

550立方自清洗过滤器特点：

1立式全自动自清洗过滤器底部带有离心盘，可以使水流产生旋涡，形成离心力，这样可以让固体颗粒远离过滤盘片，聚集在过滤器顶部，减少过滤器清洗频率。

2、反洗时滤芯中央四根喷水柱切向喷水，打击盘片，使盘片旋转，让沾在盘片上的污物产生离心力脱离盘片，便于清洗，减少清洗时间。

3、外壳为ABS或尼龙工程塑料，耐酸碱腐蚀，抗冲击性强。

4、盘片直径较大，同等数量的盘片相对应过滤器过滤面积大，从而增加过滤能力。

5、过滤器内腔结构符合水力学特点，具有流线型结构，可降低水流水头损失，减少能耗。

6、独创的滤壳整体成型、加工技术，避免钢制滤壳焊接造成的各种滴漏;高强度球墨铸铁材料防腐性能，延长了产品的使用寿命;
