自动反冲过滤器

作者：菲利特来源：本站时间：2019-09-04

一、功能与用途

ZPG-IZ系列全自动反冲洗排污过滤器可广泛应用于中央空调系统、工业冷却水系统、热交换系统、热水锅炉系统及其他各种供水管道系统，特别是二十四小时连续运行的不停机系统。可以滤去水中的各种机械杂质、水运行过程中产生的颗粒杂物，确保系统设备的可靠运行。

二、结构与工作原理

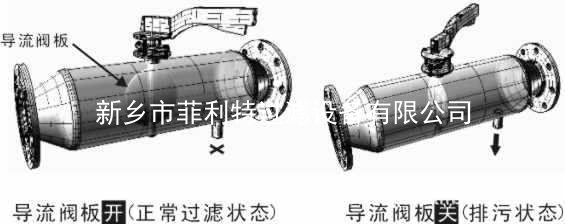

ZPG-IZ系列自动反冲洗排污过滤器采用高强度的不锈钢网，具有处理量大，使用寿命长、清洗效率高等特点。随流体进入过滤器入口的杂质被网孔截留，集结到滤网后端。当需要排污的时候，转动手柄关闭导流阀板，同时打开排污阀。这时被阻截的高压水流被迫从过滤网筒的入口段孔进入滤筒外侧与壳体夹层，反向从滤网外侧冲洗粘附在网孔上的杂质，从负压的排污口排出，达到清洁过滤网的目的。在排污的过程中，大部分流体依然在系统管道内循环，真正实现不断流操作，提高生产效率ZPG-I型自动反冲洗排污过滤器运行管理方便，过滤速度高、冲洗简便可靠、不需动力、反冲洗能力强，同时节能冲洗排污过程都在全流量下正常工作，既保持系统高流量，又具有很 低的压力降(小于0.05~0.1m水柱)，避免了由于流速低而造成的表面污渍过滤网筒是整体联接于管体上，所以刚性强度好，不易损坏，使用寿命长
◎ 过滤精度有：3.0mm~0.3mm，也可根据用户要求选材制造不锈钢材质的反冲洗排污过滤器

设计优势：

反清洗时间短，流量，压力损失小。

控制系统智能化（PLC、PAC）控制，自动化程度高。

设备可与中央控制系统连接。

高精度过滤，出水水质稳定。

滤网终身使用，无需更换。

使用寿命长。

可适用于不同原水水质和用水要求。

易损件少，无耗材，运行费用低，操作管理简单。

自动反清洗不断流。

技术参数

自动反冲洗过滤器技术参数

过滤精度：100～3000 μm(5微米都可以达到,用锲形网)
压力损失：≤ 0.016 Mpa(可以设计为2公斤压差的时候就自动反冲洗)
排污阀口径：DN 50 mm
排污时间：10～60秒(可以设计定时反冲洗或者压差反冲洗)
电源：交流三相380V/ 50Hz(可以用气压反冲洗)
控制界面：数显、旋钮、开关

过滤精度：

微米	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目数	1500	650	550	400	300	200	150	120	100	80	40	20	10	5
毫米	0.01	0.025	0.03	0.04	0.05	0.08	0.1	0.12	0.15	0.2	0.4	0.8	1.5	3.0

产品特点

自动反冲洗过滤器优势：

高精度压差控制设计、时间控制、手动控制清洗；

控制显示界面人性化设计，操作非常简便；

外表面无外露接线，安全可靠。

控制界面：数显、旋钮、开关

滤网类型：金属楔型网

控制方式：压差、时间、手动控制设计；

控制方式：时间、手动控制设计；

特殊过滤单元结构设计，坚固耐用；

独特的清洗设计实现低负载、低水头、均匀排污；

电控箱面板方向可满足用户要求随意调节；

应用领域

自动反冲洗过滤器应用范围：

钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤

汽车：涂装生产线，在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用

发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，系13-4统用水量特大时可作为旁滤处理、全滤处理使用。

石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本

农业园林及造纸厂：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械、食品或其他：对系统进行自动、精度过滤，用来防止冷却水系统堵塞

矿山：过滤井下喷淋水，系统工作正常。

给水及污水处理：用于预处理系统中，提高系统运行效率

广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。
