直通式DN350蓝式过滤器

作者： 菲利特来源： 本站时间：2019-09-05

DN350蓝式过滤器结构及用途

该过滤器由壳体、排污盖、滤网、螺柱等组成，是除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度，净化气体的小型设备。

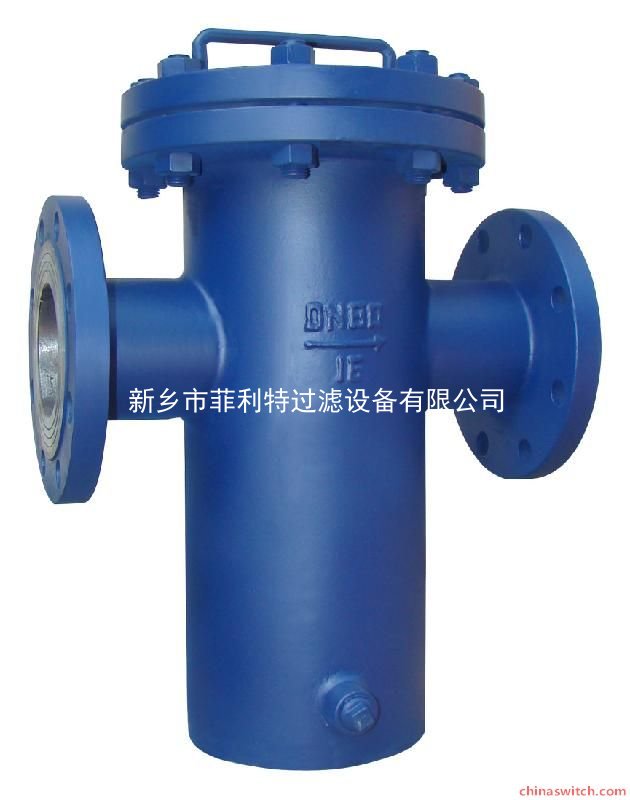

直通蓝式过滤器[1] 直通蓝式式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。

技术参数

公称压力 壳体实验压力 压差 适用介质 介质温度
1.0 1.6 0.05-1.15 水、油、气 ≤ 200℃
1.5 2.4
DN350蓝式过滤器外形及连接尺寸
DN Φ L H1 H2 -H W（in） WT（kg）
PN2.0 PN5.0
25 76 220 100 260 480 R3/8 8.9 15.7
32 76 220 105 270 495 R3/8 11.8 19.2
40 114 280 120 300 550 R3/8 16.4 23.6
50 114 280 120 300 550 R1/2 20.0 28.9
65 140 330 130 350 650 R1/2 29.6 48.4
80 168 340 140 400 740 R1/2 38.8 65.3
100 219 420 160 470 880 R3/4 71.0 126.3
150 273 500 190 620 1175 R3/4 120.5 248.0
直通式篮式过滤器
DN D0 N-Y Φ L H1 H2 H3 -H W(in) Wt（Kg）
200 290 4-16 325 560 540 230 1180 1875 R3/4 327.1
250 375 4-16 426 660 650 270 1350 2170 R3/4 472.3
300 420 4-16 480 750 860 320 1620 2690 R3/4 624.9
350 460 4-20 500 800 1010 370 1830 3085 R1 897
400 500 4-20 550 840 1150 400 2020 3445 R1 924.6
450 550 4-24 600 960 1310 440 2220 3810 R1 1084.5
500 640 4-24 700 1080 1440 470 2410 4145 R1 1587.6


产品特点

1、标准不锈钢过滤网孔径为Ф3—6，其孔径数目可供选择。
2、可选择压力表连接，过滤器盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小，安装容易维修方便。

应用领域

1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。 　　

2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。 　　

3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。 　　

4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等
