产品概述：
篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
工作原理：
当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。
适用范围：
本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点，其主要适用的物料有：
化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。

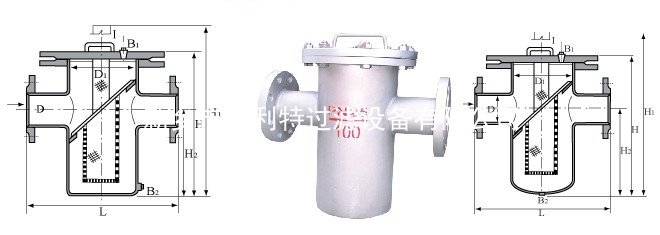

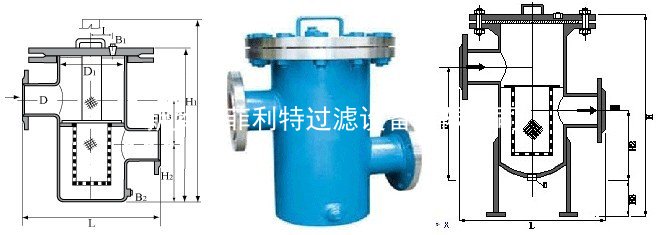

1.直通平底篮式过滤器(SN1型) 2.直通弧底篮式过滤器(SN2型)
3.高低接管平底篮式过滤器(SG1型) 4.高低接管弧底篮式过滤器(SG2型)
|
型号
|
SN SG
|
环境温度
|
CS:-30℃～+350℃
SS:-80℃～+480℃
|
|
规格
|
DN32～500 GB81～59
PN 0.6～5.0 FF RF
|
螺帽螺栓
|
20# 304 304L 316 316L
|
|
壳体材质
|
A3 304 304L 316 316L H62 衬里
|
连接方式
|
法兰连接 对焊连接 螺纹连接
|
|
过滤精度
|
10～300(目/in)
|
法兰标准
|
HG GB SH HGJ JB ANSI JIS
|
|
密封垫片
|
丁晴橡胶 聚四氟乙烯 金属垫片
|
设计检测标准
|
GB150-98 HGJ532-91
|
|
滤芯材质
|
304 304L 316 316L
|
外表
|
CS:Paint SS:No Pain
|
规格尺寸：
|
公称直径 |
结构尺寸 |
|||
|
L |
H |
H1 |
D |
|
|
25 |
180 |
260 |
160 |
Φ76 |
|
32 |
200 |
270 |
160 |
Φ76 |
|
40 |
260 |
300 |
170 |
Φ108 |
|
50 |
260 |
300 |
170 |
Φ108 |
|
65 |
330 |
360 |
210 |
Φ133 |
|
80 |
340 |
400 |
250 |
Φ159 |
|
100 |
400 |
470 |
300 |
Φ219 |
|
125 |
480 |
550 |
360 |
Φ273 |
|
150 |
500 |
630 |
420 |
Φ273 |
|
200 |
560 |
780 |
530 |
Φ325 |
|
250 |
660 |
930 |
640 |
Φ426 |
|
300 |
750 |
1200 |
840 |
Φ478 |
