快开蓝式过滤器

作者：菲利特来源：本站时间：2019-09-05

1、蓝式过滤器介绍：
快开蓝式过滤器是为了清洗滤网快捷方便的一种过滤器，该产品具有结构简单、使用维修方便、安全可靠，适用介质多。清洗滤网方便等特点。
2、蓝式过滤器工作原理：
　　当液体进入蓝式过滤器的内腔后，液体被过滤网过滤，把固体杂质及异物堵在壳体底部，经过过滤后的洁净液体从出口流出，从而达到过滤的目的。清洗时松开双向螺杆，使卡箍左右分开，利用提升螺杆把上盖提起，然后把上盖扒向一边可将滤网取出清洗。
3、蓝式过滤器产品的性能及使用范围：
　　本产品适用于工作压力1.6-4.0mPa，介质温度低于100℃以下的管路上，作过滤器之用。根据介质的不同选择滤网，原油一般为20-30目，机油、柴油为30-50目，污水50-60目，清水60-80目，小为400目，滤网选1Cr18Ni.9Ti。耐腐材料。过滤器的公称通径为20、25、40、50、65、80、100、150、200、250等规格，壳体根据用户的需要选用铸钢，碳钢或不锈钢。法兰标准采用HG5010-58标准，如须配对法兰在订货时注明。本过滤器为手动操作，逆时针转动手柄松开密封壳，拨出一根肖钉翻转横梁，即可取出网笼进行清洗，其特点过滤面积大、压力损失小、清洗方便等优点。

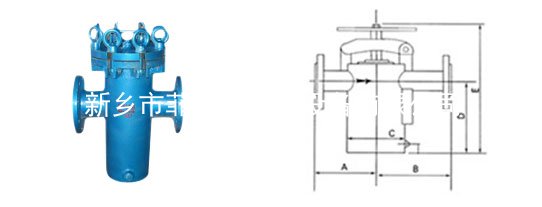

公称直径DN	安装尺寸（mm）
公称直径DN	A	B	C	D	E
25	115	128	108	150	344
40	147	176	133	160	412
50	154	211	133	160	432
65	155	215	133	210	462
80	185	248	159	240	544
100	200	290	219	290	554
150	237	350	273	400	690
200	278	424	325	500	844
250	314	528	377	550	956
