产品介绍

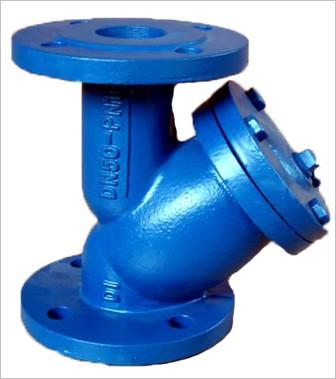

Y型管路过滤器 DN50产品介绍：

Y型管路过滤器 DN50是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。

性能特点

1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：按照过滤管路可能出现的高压力确定过滤器的压力等级。
3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。
5、过滤器阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。

技术参数

1、介质温度：300(℃);
2、工作压差：2KG;
3、材质：不锈钢;
4、产品别名：Y型过滤器;
5、适用范围：液体过滤;
6、连接形式：法兰;
7、类型：直角式;
8、流动方向：单向;
9、适用介质：水;
10、压力环境：常压

应用领域

a、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
b、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
c、 制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂。
