原理概述
重力无阀过滤器主要用于去除水中悬浮物,其工作原理：
过滤时的流程是：经沉淀或澄清后的清水，经配水槽1、U形管2，进入虹吸上升管3，再由顶盖4内的布水挡板5均匀地布水于滤料层6中，水自上而下通过滤料层过滤，过滤水从小阻力配水系统7进入集水区8后，通过连通渠9流到冲洗水箱——即出水箱10，当水位上升至出水管11时，过滤水就流入清水池。
滤池刚投入运行时，滤料层较清洁，但当运行到一定的时间之后，由于滤料层中固体颗粒杂质的逐渐增多，因此水头损失也随之增加，水位就沿着虹吸上升管慢慢升高，当水头损失增大到一定程度之后，使虹吸上升中的水位升高到虹吸辅助管20管口时，水便从辅助管12中急速流下，依靠水流的挟气和引射作用，通过抽气管13不断带走虹吸管中的空气，使虹吸管形成真空，虹吸上升管中的水便大量地越过管顶，沿虹吸下降管14落下，这时，就开始了反冲洗过程。冲洗水箱的水经过连通渠、集水区和配水系统从下而上冲洗滤层料层，冲洗的废水通过虹吸管，流人排水井15，从水封堰18溢流至沟渠。在冲洗过程中，水箱的水位逐渐下降，约冲洗5 min左右，水箱水位下降到虹吸破坏器16缘口以下时，虹吸破坏管17会把器内的存水吸光，露出管口，空气迅速从虹吸破坏管进入虹吸管顶，虹吸即被破坏，冲洗过程就此结束，过滤又重新开始。
在滤池的运行过程中，遇到出水水质不理想，或是滤层阻力过大，这时，可以进行人工强制反冲洗。当打开人工强制反冲洗压力管20阀门，通过压力水抽走虹吸管的空气，即可达到人为的强制冲洗的目的。该设备配两罐一套，采用全水力全自动控制，运行、操作、维护简便。

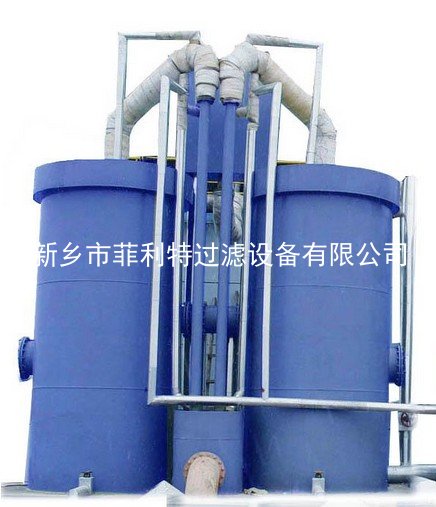

重力无阀过滤器-青岛水处理过滤器
应用范围
广泛应用于水源(江河、湖泊、地下水、自来水二次净化)的过滤处理，循环冷却水净化及工业、生活污废水的处理。
技术规格表
|
型号 |
流量 (t/h) |
设备直径
(Ф) |
DN1 |
DN2 |
DN3 |
DN4 |
重量(kg) |
|
|
净重 |
运行重量 |
|||||||
|
DLGW-1100/15 |
15 |
1100 |
100 |
80 |
80 |
200 |
2890 |
13000 |
|
DLGW -1300/20 |
20 |
1300 |
100 |
80 |
80 |
200 |
3280 |
17000 |
|
DLGW -1500/30 |
30 |
1500 |
125 |
100 |
80 |
250 |
3942 |
24000 |
|
DLGW -1800140 |
40 |
1800 |
150 |
100 |
80 |
300 |
4580 |
32000 |
|
DLGW -2000/50 |
50 |
2000 |
150 |
125 |
80 |
350 |
5230 |
40000 |
|
DLGW -2200/60 |
60 |
2200 |
150 |
125 |
80 |
350 |
5870 |
47000 |
|
DLGW -2500/80 |
80 |
2500 |
200 |
150 |
100 |
400 |
7220 |
61000 |
|
DLGW -2800/100 |
100 |
2800 |
200 |
200 |
100 |
400 |
9450 |
75000 |
|
DLGW -3000/120 |
120 |
3000 |
250 |
200 |
100 |
500 |
107500 |
9200 |
|
DLGW -3000/150 |
150 |
3000 |
250 |
200 |
100 |
500 |
118100 |
110000 |
