反冲洗过滤器概述

　　反冲洗过滤器是一种压力式自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统(空调系统、工业冷却系统、取暖系统等)的循环水过滤、净化处理。该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。也可根据用户需求，选择手动、自动控制两种控制方式。

　　反冲洗过滤器分类及型号说明

　　CW系列除污器，根据其结构及工作原理分为J型角通式除污器、F型反冲洗除污器、Z型直通式除污器三种。

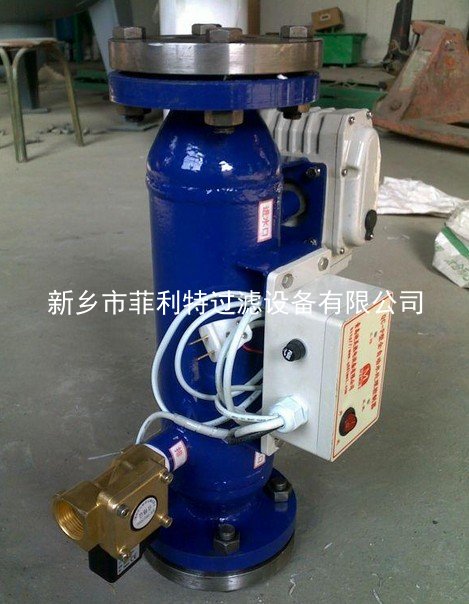

反冲洗过滤器

　　1、反冲洗过滤器型号说明

　　J型：JQ----全自动角通式除污器;JS------手动角通式除污器。

　　F型：FQ----全自动反冲洗除污器;FS------手动反冲洗除污器。

　　Z型：ZQ----全自动直通式除污器;ZS------手动直通式除污器。

　　如：CW-250JQ-1.0A-----表示进出口经为DN250mm，设计压力1.0MPa，A型全自动控制反冲洗除污器。

　　2、反冲洗过滤器选型说明

　　(1)介质工作压力：分为0.6 MPa，1.0 MPa，1.6 MPa，2.5 MPa。

　　(2)工作温度：≤180℃。

　　(3)过滤精度：0.8-5mm(特殊要求需另行设计)。

　　反冲洗过滤器工作原理

　　角通式除污器主要由优质碳钢筒体、特殊结构的不锈钢滤网、排污装置所组成。当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出(见图1)。当过滤器进出水压差达到0.06-1.0MPa之间(或出水压力过低，不能满足后置系统正常运行)时，则需要对滤网进行反冲洗。关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用。

　　反冲洗除污器主要由优质碳钢筒体、特殊结构的不锈钢滤网、排污装置所组成。当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出(见图1)。当过滤器进出水压差达到0.06-1.0MPa之间(或出水压力过低，不能满足后置系统正常运行)时，则需要对滤网进行反冲洗。关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用。

　　直通除污器主要由优质碳钢筒体、特殊结构的不锈钢滤网、排污装置所组成。当过滤器工作时，进水阀门1打开，旁通阀门2关闭，排污阀门3关闭，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出(见图1)。当过滤器进出水压差达到0.06-1.0MPa之间(或出水压力过低，不能满足后置系统正常运行)时，则需要对滤网进行反冲洗。首先关闭进水阀门1，打开旁通阀门2，打开排污阀门3，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用

　　 反冲洗过滤器排污状态及安装使用

　　1、安装简单，只需按照设备筒体上箭头指示进水方向连接在管路。

　　2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放。

　　3、排污管就近接入排水沟，且应保持排污顺畅。

　　4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门。

　　5、排污时，应根据排污情况，通过开关阀门，对滤网冲洗10-20秒。

　　6、微电脑控制器的使用方法

　　(1)出水压力值设定方法：系统运行后，观察设备进水压力值，然后将出水电接点压力表的数值调整为小于进水压力值0.06-0.08MPa。如：进水压力为0.4MPa，则出水电接点压力表的数值调整为0.32-0.34 MPa之间即可。

　　(2)然后接通微电脑电源，并将控制面板上的电源开关打开。

　　(3)如果此时出水压力低于设定压力值，则设备保持在工作状态，工作指示灯亮，自动执行器开启阀板，排污电磁阀(或电动阀)关闭。

　　(4)如果出水压力低于设定压力值，则设备进入反冲洗状态，反洗指示灯亮，自动执行器关闭阀板，排污电磁阀(或电动阀)打开。反洗过程延时2-4分钟后，返回工作状态。如果此时出水压力高于设定压力值，则设备保持正常出水状态，如果出水压力仍旧低于设定压力值，则设备工作2-4分钟，反洗2-4分钟，如此不断反复，直到出水压力值高于设定压力值。

　　(5)反冲洗执行闸板轴与设备筒体为双橡胶圈密封(或四氟填料)，若使用过程中发生漏水的现象，可用小扳手将压盖上面的三个螺丝适当均匀的拧紧几圈，以不漏水为准。若压盖被压紧到底部仍不能解决漏水现象，则需要更换新的密封圈或填料(密封圈规格型号以随机备用型号为准)。
