反冲洗过滤器结构与工作原理

　　反冲洗过滤器主要由优质碳钢筒体、双层不锈钢滤筒、水流导向阀和排污装置组成。当过滤器工作时，水流导向阀处于开启状态，水流自入口进入过滤器，经滤网过滤到出口，水中污物杂质被滤网拦截。当进出水口压差达到0.05MPa时，应对滤芯进行清洗。先手动关闭水流导向阀，然后打开排污阀，此时，水由滤网外侧流入内侧，冲洗滤筒内壁上的污物杂质，经排污口排出，起到反向自动冲洗滤网和排污的作用，整个反冲排污过程不用关闭系统，无须人工进行清洗滤芯，实现在线排污。

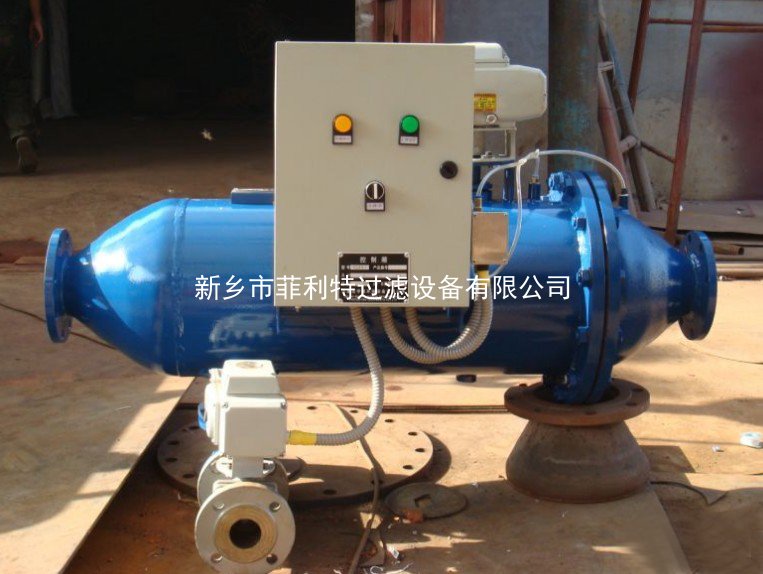

反冲洗过滤器

　　反冲洗过滤器性能特点

　　1、过滤精度高，过滤面积大，既保持高的流量，又具有低的压力损失。

　　2、操作简便、清洗，不需要安装旁路来拆卸排污，无须人工进行清洗滤芯。

　　3、反冲洗排污过滤器不需停机，真正实现了在线排污。

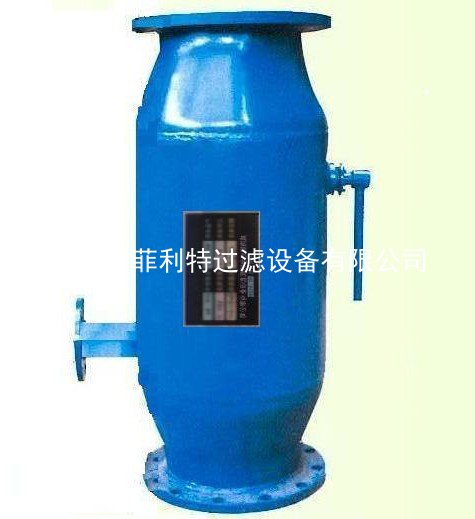

反冲洗过滤器

　　反冲洗过滤器技术参数

　　1、工作压力：1.6MPa。

　　2、工作温度：≤105℃。

　　3、压力损失：0.05 MPa。

　　4、过滤精度：0.7～1.2mm。

　　反冲洗过滤器主要技术特点

　　1. LTLD型自动排污反冲洗过滤器在全流量下能正常工作，即保持搞的流量，又具有低的压力降，避免了由于流速而造成的表面污渍。

　　2. LTLD型自动排污反冲洗过滤器直接安装在管网系统上，不需要任何支撑结构。

　　3. 节省空间。

　　4. 自动冲洗排污，不需要安装旁通路、拆卸排污。自动排污反冲洗过滤器适用范围城建、化工、冶金、石油、制药、食品、饮料、环保。

　　LTLD型在正常情况下，转向阀开启，水流经过滤器筒过滤后，由出口排出。当转向阀关闭，排污阀开启时，水流被迫从自动排污反冲洗过滤器的过滤筒的进口段网孔进入过滤筒外侧，大部份从出口流出，一部份又从过滤器外经杂质收集段网孔进入过滤筒内部，对过滤筒产生了反冲洗，达到从过滤筒外部冲洗粘附在网孔上杂质的效果，杂质仍通过排污口排出。

　　反冲洗过滤器应用领域

　　石化加氢装置中原料油反冲洗净化过滤技术：用于油品精制过程中去掉油品中的硫、氨原子及金属杂质，催化外用油浆自动反冲洗净化过滤系统。

　　脱硫系统胺液循环净化处理技术：用于化工气体脱硫系统中贫富胺液的净化过滤，以提高装置效率，降低胺液消耗。

　　醋酸过滤净化技术：用于化工行业醋酸乙烯生产过程，除去残留在醋酸、醋酸乙烯、乙醛等产品中的碳粉颗粒，提高醋酸原料利用率。

　　水质净化处理技术：用于含油污水、腐蚀性污水、医药化工污水等处理。

　　煤气化与液化系统综合过滤技术：用于煤气化、液化中气体、液体过滤，包括：高压氮气、蒸汽过滤器，柴油、循环水等液体过滤器，高温高压合成气体过滤器，低温甲醇过滤器等。

　　高浓度物料专有过滤技术：用于合成装置合成油的过滤等。

　　高温高压气体脉冲反吹再生技术：反冲洗过滤器可用于催化重整、汽油吸附脱硫中高温气体净化等。
