反冲洗过滤器主要由优质碳钢或不锈钢简体、特殊结构的不锈钢契形滤网、水流导向阀、差压控制器、电动控制箱及排污装置等所组成。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网过滤后流入出口。

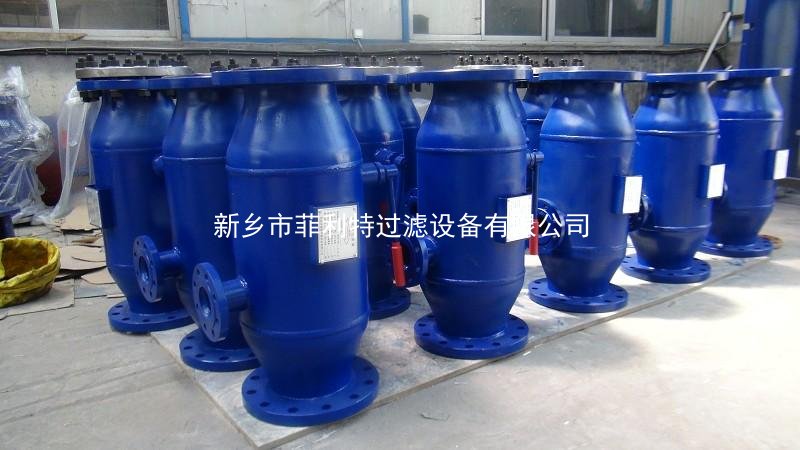

反冲洗过滤器

　　反冲洗过滤器应用范围

　　反冲洗过滤器适用于各种供水系统，工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。

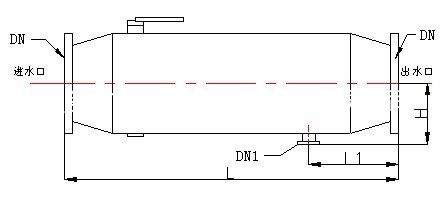

反冲洗过滤器结构图

　　反冲洗过滤器性能参数

　　工作压力：≤1.6Mpa

　　工作温度：≤105

　　压力损失：≤0.015

　　过滤精度：8-150目(特殊规格可订做)

　　反冲洗过滤器特点

　　1、结构紧凑，占地少，可直接安装于管路上，无须设反冲洗水源。

　　2、滤筒为不锈钢制成，防腐能力强，使用寿命长。

　　3、出水口压力低于设定值时，过滤器自动切换清洗，如过滤器发生故障，会自动关闭进水阀，打开旁通阀，使系统工作不受影响。

　　4、整个清洗过程对系统压力波动小。

　　5、过滤工作能连续进行，过滤、切换和半自动清洗可现场手动操作，也可远距离集中控制。

　　反冲洗过滤器采用压差控制、定位控制自动清洗滤网。当过滤器进出口差压达设定值或定时器达到预置时间时，电动控制箱发出信号，排污阀打开(水流导向阀处于开启状态)，水流冲洗粘在滤网内壁上的杂志被进一步冲洗排出，当水流导向阀处于全关状态下，水流被迫从过滤器进口段网孔进入滤网外侧，大部分净液从出口流出，一部分净液又从滤网外侧进入滤网内部(因为系统会处于泄压状态，滤网内部压力小于外侧压力)，从而对滤网进行反冲洗，特殊结构的不锈钢契形滤网使得在滤网内部产生了喷射效果，任何杂志都被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束后，电动排污阀关闭，水流导向阀开启。整个冲洗过程系统可正常工作，无需停机。
